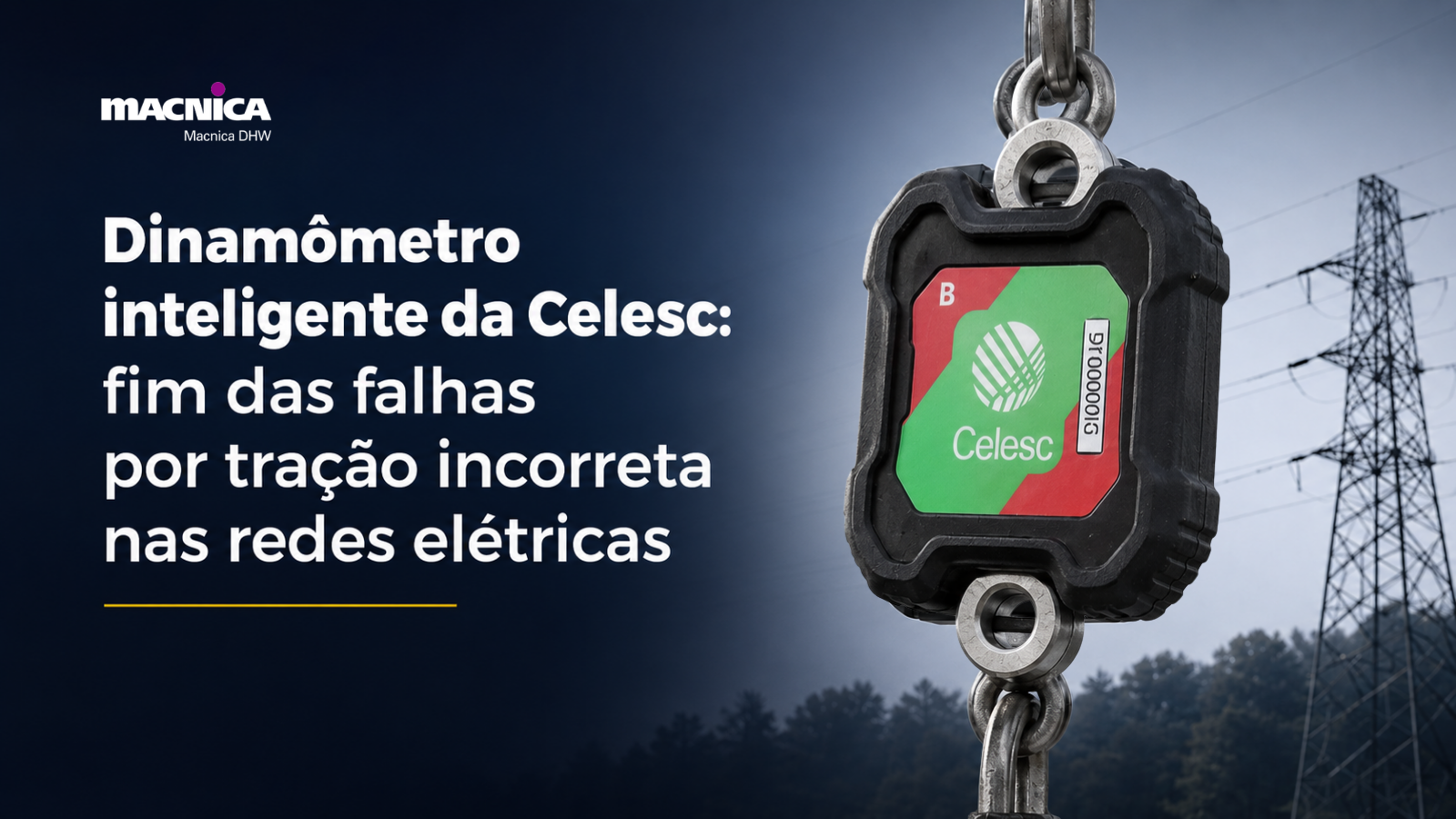

Dinamômetro inteligente da Celesc
Falhas recorrentes, tração incorreta de cabos e interrupções inesperadas do fornecimento são desafios conhecidos por gestores de operações no setor elétrico.
Esses problemas comprometem indicadores críticos, como DIC, FIC e DEC, pressionam equipes de manutenção e geram retrabalho constante, quase sempre causado por falta de instrumentos confiáveis que garantam o tracionamento correto dos cabos durante instalação e reconstrução de trechos da rede.
Nesse cenário, soluções de alta precisão deixam de ser diferenciais e passam a ser essenciais.
Como o Dinamômetro inteligente da Celesc, desenvolvido pela B&C Consultoria com suporte técnico e consultivo da Macnica DHW.
Uma solução compacta, precisa e conectada que se destaca como uma inovação que já foi validada em campo pela Celesc e utilizada hoje pelas suas equipes de manutenção e construção de redes.
A transformação da CELESC
A operação de redes elétricas de média e baixa tensões exige segurança, precisão e agilidade.
Por muito tempo, equipes de campo dessa concessionária de distribuição de energia dependeram de métodos visuais para avaliar o tensionamento dos condutores, uma prática comum, mas limitada e sujeita a variáveis, como temperatura, dilatação do material, velocidade do vento e distância entre estruturas.
Antes da adoção do dinamômetro, a Celesc enfrentava:
- riscos de rompimento de cabos por tração excessiva;
- altura inadequada dos condutores em dias quentes;
- aumento de retrabalho em recomposições;
- desvios no prumo de postes;
- toques acidentais entre fases.
E todos esses desafios eram problemas associados ao tensionamento inadequado dos condutores.
Logicamente, isso resultava em acionamentos constantes, maior tempo de restabelecimento da operação em trechos da rede e a deterioração de indicadores regulatórios do setor.
Com a adoção do Dinamômetro inteligente, a Celesc passou a realizar tracionamentos com dados precisos, alertas automáticos ao atingir o tracionamento ideal e registro completo de todas as etapas de manutenção e reparo realizadas em campo.
Assim, o uso do equipamento trouxe mais precisão, segurança e praticidade às equipes.
Impactos operacionais resolvidos pelo Dinamômetro inteligente da Celesc
Trouxemos nossa visão consultiva sobre a os desafios da Celesc, com a solução e sem a solução.
1. Falhas e interrupções no fornecimento
Sem o equipamento, cabos mal tracionados aumentam a incidência de rompimentos e curtos, e inserem mais instabilidade à operação da rede. Com ele, a tração exata reduz a incidência de falhas na rede, elimina erros humanos e aumenta a segurança da rede e a continuidade da prestação do serviço.
2. Falta de confiabilidade operacional
A solução permite que as decisões sejam baseadas em dados de tração e não em avaliação visual.
3. Erros operacionais e medições imprecisas
O dinamômetro elimina estimativas e substitui subjetividade por métricas verificáveis, com sinalização sonora quando a tração calculada ideal for aplicada, e registro do resultado da instalação ou reparo.
4. Segurança das equipes
O operador pode acompanhar o processo por um tablet a até 60 metros de distância do ponto de tracionamento.
5. Retrabalho constante
As instalações mais precisas evitam a necessidade de correções e reparos posteriores. O impacto é direto na produtividade e no tempo de recomposição de um trecho da rede.
Diferenciais do Dinamômetro inteligente da Celesc
A inovação combina engenharia mecânica, eletrônica e conectividade em um equipamento leve, robusto e preparado para campo.
Ele mede a tração aplicada aos condutores com precisão, transmite os dados da temperatura e tração aplicada via wi-fi para um tablet, e registra todo o processo com precisão.
- Leitura instantânea da tração
Dados do tracionamento exatos, com erro inferior à 2%, reduzem o risco de aplicação de tração incorreta.
- Wi-Fi integrado com alcance de até 60 metros
Segurança ampliada para equipes operando em altura. - Alertas automáticos de tração ideal
Evita excesso ou falta de tensão no cabo. - Registro completo da operação
Com armazenamento dos dados para documentação total do processo, incluindo tração aplicada, tipo de condutor tracionado, tamanho do vão regulador, temperatura ambiente no instante do tracionamento, geolocalização do local do tracionamento e fotos do sistema ao final do tracionamento. - Aplicação validada em campo pela Celesc
A Celesc já vem usando o Dinamômetro inteligente TrackFlex no dia a dia em suas operações há mais de dois anos. Isso demonstra maturidade e confiabilidade do produto. - Portabilidade real
Desenvolvido para obras pesadas, porém leve o bastante para ser manuseado ao longo do dia.
Dinamômetro inteligente da Celesc: antes & depois
| Aspecto operacional | Antes | Depois |
| Precisão na tração | Avaliação visual do tensionamento ou medida com dinamômetro analógico ou digital | Medição direta e precisa da tração pelo dinamômetro integrado, com erro inferior a 2% do valor medido |
| Segurança do operador | Exposição constante a riscos | Acompanhamento remoto reduz a exposição de operadores no campo |
| Processo de recomposição | Dependência de correções posteriores devido à incerteza visual | Tensionamento mais preciso, com menor necessidade de ajustes posteriores |
| Estruturas (prumo/toques entre fases) | Maior risco de prumo alterado e toques entre fases devido à tração inadequada | Tração correta ajuda a evitar desvios estruturais dos postes e contato entre fases em dias quentes e com ventos fortes |
| Documentação | Anotações e registros manuais e fragmentados | Dados armazenados automaticamente pelo equipamento e processo de documentação integrado ao software do equipamento, mantendo o processo de documentação padronizado, completo e preciso. |
A confiabilidade da rede depende diretamente da qualidade do tensionamento dos cabos.
Esse ponto é crítico: boa parte das falhas em dias de muito frio ou calor extremo está relacionada à tensão aplicada no condutor.
Por que o dinamômetro muda o jogo?
- Evita rompimentos causados por tração excessiva.
- Impede que os cabos fiquem abaixo da altura mínima permitida.
- Reduz toques entre fases causada por tracionamento insuficiente.
- Minimiza desvios estruturais dos postes.
- Contribui para recomposições mais precisas, com menor necessidade de ajustes posteriores.
Para gestores de operações, isso se traduz em uma cadeia completa de benefícios: menos falhas, menos custos, menos reclamações, menos penalizações regulatórias e maior estabilidade no fornecimento de energia para os consumidores
Sobretudo, uma rede muito mais confiável e previsível.
A Macnica DHW é sua parceira em projetos de grande porte
A Macnica DHW é parceira estratégica, integradora e consultora técnica com mais de 50 anos de expertise global em inovação industrial.
Nossa atuação inclui:
- desenvolvimento e codesenvolvimento de soluções;
- engenharia consultiva;
- customização de hardware e firmware;
- integração com sistemas existentes;
- suporte contínuo para escala e operação;
- participação ativa em projetos ANEEL;
- ecossistema internacional de tecnologia industrial.
A Macnica resolve problemas complexos de ponta a ponta.
FAQ — Perguntas frequentes sobre Dinamômetro inteligente da Celesc
1. O dinamômetro inteligente funciona com todos os tipos de cabos?
Sim, desde que configurado para as especificações operacionais do condutor. Ele já inclui na sua base de dados a configuração para a grande maioria dos cabos utilizados em redes aéreas de média e baixa tensões, disponíveis no mercado, e pode ser alterado para incluir novos modelos de condutores.
2. O equipamento substitui métodos tradicionais de medição?
Ele não substitui procedimentos obrigatórios, mas elimina estimativas visuais e aumenta drasticamente a precisão da medida da tração aplicada. E sim, substitui com vantagens dinamômetros analógicos e digitais usados atualmente no processo de tracionamento.
3. Os registros do equipamento podem ser utilizados para documentação interna das operadoras?
Sim. O dinamômetro registra os dados completos do processo de tracionamento de forma automática, incluindo o condutor sendo tracionado, o tamanho do tramo completo, o número de vãos e o vão regulador do tramo, a temperatura ambiente no instante do tracionamento, o valor calculado de tracionamento a ser aplicado, o tracionamento medido ao final do processo, a geolocalização do tracionamento e fotos do sistema de instalação ao final do processo, facilitando auditorias e acompanhamentos de indicadores regulatórios.
4. É possível integrar o dinamômetro com sistemas internos da concessionária?
Sim. A Macnica DHW projeta integrações sob demanda conforme a arquitetura técnica do cliente.
Dinamômetro inteligente: resolve desafios estruturais do setor elétrico
De falhas operacionais, passando por falta de confiabilidade, retrabalho e riscos à segurança, o dinamômetro transforma o modo como concessionárias medem e controlam a tração de cabos.
Ou seja, ele cria um novo padrão de precisão, comprovado em campo e validado tecnicamente.
Para empresas que buscam evoluir, o recado é direto: a confiabilidade da rede depende de instrumentos confiáveis.
E soluções como essa são decisivas para diferenciar quem mantém a operação estável de quem continuará preso a falhas evitáveis.
